Типы и размеры звёздочек (диаметр шага, характеристики, применение, конструкция) | Каталог звёздочек для цепей

Звёздочка — ключевой элемент привода и управления цепью в мотоциклах, конвейерах и других видах техники. Выбор звёздочки влияет на производительность вашего оборудования, частоту его обслуживания и на то, как ваша цепь и трансмиссия будут себя чувствовать на дороге или в заводских условиях. Сегодняшняя тема — каталог звёздочек: типы, характеристики (крепление, стандарт цепи, ступица, профиль, материал и размеры шпонки), применение, приоритеты клиентов и конструкция.

Что такое звездочка?

Звёздочка — это профилированное колесо с зубьями, которые входят в зацепление с цепной дорожкой или другим перфорированным устройством для передачи механической энергии. Такая передача механической энергии позволяет использовать звёздочки для передачи вращательного движения между двумя валами или для обеспечения поступательного движения. Звёздочки — это простая конструкция, но они представляют собой уникальную систему управления для многих промышленных применений, включая сельскохозяйственное оборудование, автомобильную технику, конвейерные ленты, силовые трансмиссии, бульдозеры и многое другое. Звёздочки — эффективный источник механической энергии.

Звёздочка — это то же самое, что и шестерня? Нет, подобно шестерне, звёздочки никогда не входят в прямое зацепление. Они всегда работают через цепь, соединяющую их.

Структура звездочки

Звёздочка состоит из круглого основания, зубцов с корончатой формой и цепи или гусеницы, с которой она взаимодействует. Существует несколько типов звёздочек в зависимости от различных характеристик, таких как количество зубьев.

Как работает звездочка с цепью?

Основной принцип заключается в том, что зубчатое колесо входит в зацепление с элементом (например, цепью), который натягивается на колесо при его вращении. Это достигается за счёт того, что зубчатые элементы с коронками входят в цепь. Движение или сила приводят в движение колесо, которое, в свою очередь, приводит в движение цепь, передавая мощность или изменяя крутящий момент и скорость механической системы.

Передняя звёздочка обычно вращается быстрее и изготовлена из более твёрдой стали. Она изнашивается первой. На некоторых мотоциклах её можно продлить, перевернув, если позволяет конструкция. Задняя звёздочка, будучи большего размера и изготовленная из более мягкой стали, служит дольше, но не является реверсивной. Для достижения наилучшего результата обе звёздочки следует заменять вместе с цепью.

Изменение размера звёзд влияет на реакцию вашего автомобиля. Большая передняя звёздочка увеличивает максимальную скорость, но снижает ускорение. Меньшая передняя звёздочка действует наоборот. На задней оси большая звёздочка увеличивает ускорение и снижает максимальную скорость, а меньшая увеличивает максимальную скорость, но снижает ускорение. Длина цепи должна соответствовать настройкам звёзд: большее количество зубьев обычно означает более длинную цепь. Эти регулировки — самый прямой способ улучшить ощущения и поведение вашего автомобиля.

Типы звездочек (характеристики, размеры, применение, конструкция)

Из вышесказанного следует, что звёздочки являются важной механической деталью. Они используются как в повседневной жизни, так и в высокотехнологичных областях. Поэтому для удовлетворения различных потребностей разрабатываются различные типы звёздочек. В качестве примеров можно привести звёздочки двойного назначения, звёздочки с рычажным зубом, звёздочки с сегментным ободом, многорядные звёздочки, звёздочки с быстроразъёмным соединением и натяжные звёздочки. Ниже мы перечислим распространённые на рынке типы звёздочек с указанием их основных характеристик (размеры ступицы, крепление, шаг зубьев, шпоночный паз и разводка, материал и качество поверхности), типичные области применения, приоритеты пользователей и подходы к проектированию, учитывающие эти приоритеты.

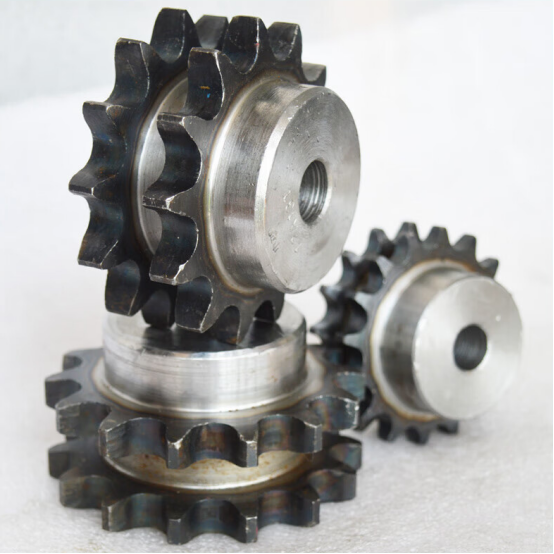

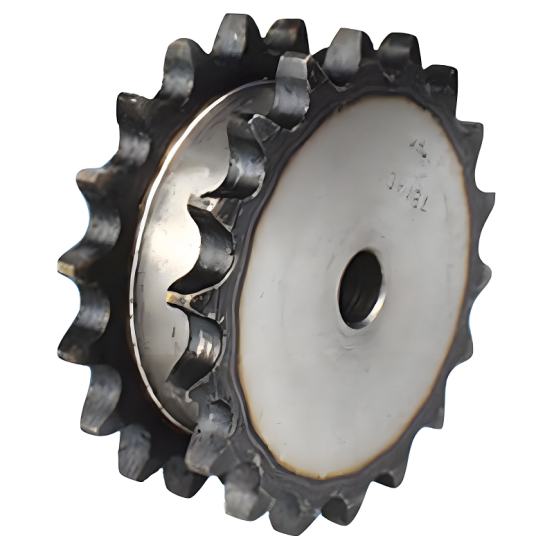

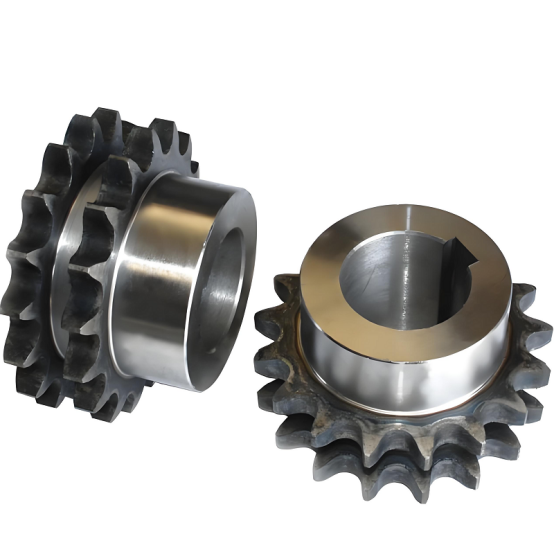

Дуплексная звездочка

Дуплексная звездочка — это зубчатое колесо, предназначенное для зацепления и приведения в движение двухрядной роликовой цепи для передачи механической мощности.

Технические характеристики и таблица размеров дуплексных звездочек

Характеристики	Описание/Пример
Количество стренг	2 (Дуплекс)
Стандарт цепи	ANSI 40-2, ANSI 60-2, BS 10B-2, BS 08B-2 и т. д.
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	Удвоить ширину симплекса (например, 10.16 мм для 08Б-2)
Профиль зуба	Стандартный профиль зуба роликовой цепи (по ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	В зависимости от размера вала, опционально
наружный диаметр	Зависит от шага и количества зубьев (например, 132 мм для 20Т, 08Б-2)

Применение:
Используется в механизмах, требующих двухрядной (двухрядной) цепи для передачи больших нагрузок, например, в промышленных конвейерах, упаковочном оборудовании и системах перемещения тяжелых материалов.

Пример клиентского случая:
«Мне нужна звездочка для двухрядных цепей, чтобы передавать больше мощности в мое оборудование».
Как проектировать:
Обеспечьте два параллельных ряда зубцов, выбирайте прочные материалы и поддерживайте точное выравнивание обеих цепей.

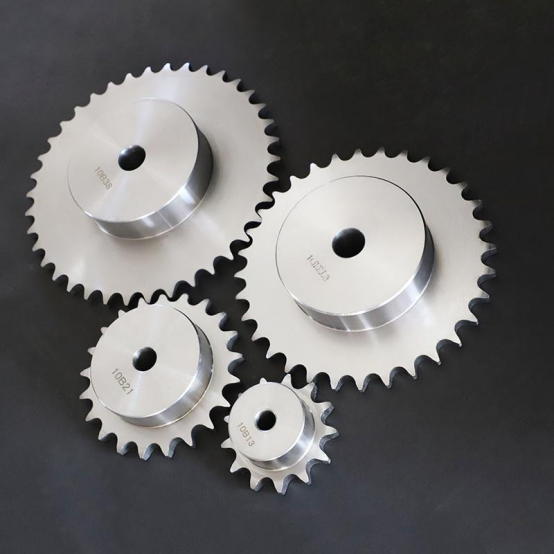

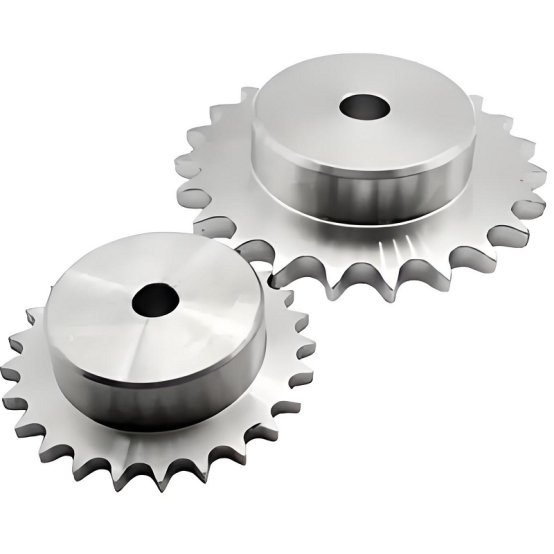

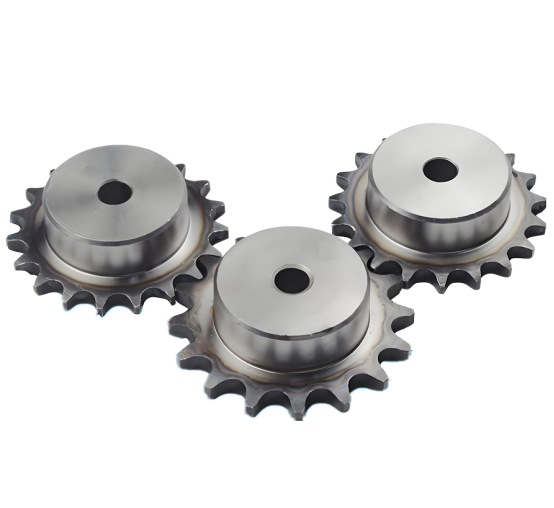

Однорядная звездочка

Однорядная звездочка — зубчатое колесо, предназначенное для зацепления и приведения в движение однорядной роликовой цепи в системах передачи мощности.

Характеристики и таблица размеров однорядных звездочек

Характеристики	Описание/Пример
Количество стренг	1 (одиночный)
Стандарт цепи	ANSI 40-1, ANSI 60-1, BS 10B-1, BS 08B-1 и т. д.
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	8, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	Стандартная ширина однорядной цепи (например, 4.88 мм для 08B-1)
Профиль зуба	Стандартный профиль зуба роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	В зависимости от размера вала, опционально
наружный диаметр	Зависит от шага и количества зубьев (например, 67 мм для 12Т, 08Б-1)

Применение:
Обычно встречаются в мотоциклах, велосипедах, сельскохозяйственной технике и легком промышленном оборудовании, где однорядные роликовые цепи используются для общей передачи мощности.

Пример клиентского случая:
«Мне нужна звездочка для однорядной цепи, которая будет надежной и простой в замене».
Как проектировать:
Выбирайте прочную сталь, придавайте форму зубцам однорядных цепей и предлагайте стандартные размеры для быстрой установки.

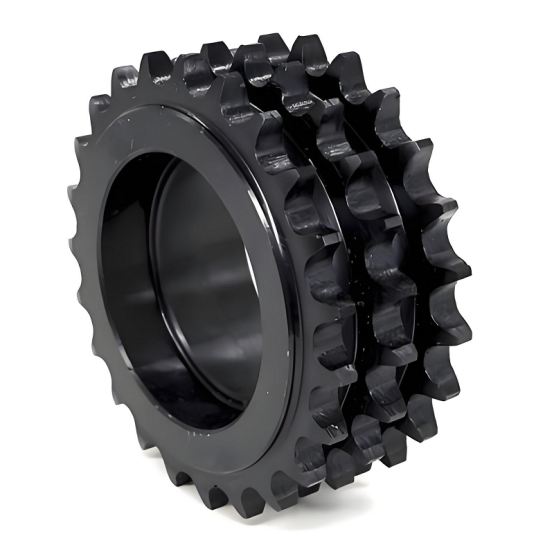

Триплексная звездочка

Трехрядная звездочка — это зубчатое колесо, специально предназначенное для зацепления и приведения в движение трехрядной роликовой цепи в системах передачи высокой мощности.

Технические характеристики и таблица размеров звездочек Triplex

Характеристики	Описание/Пример
Количество стренг	3 (Триплекс)
Стандарт цепи	ANSI 40-3, ANSI 60-3, BS 10B-3, BS 08B-3 и т. д.
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	Увеличить ширину симплекса в три раза (например, 15.24 мм для 08Б-3)
Профиль зуба	Стандартный профиль зуба роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	В зависимости от размера вала, опционально
наружный диаметр	Зависит от шага и количества зубьев (например, 132 мм для 20Т, 08Б-3)

Применение:
Устанавливаются в мощных машинах и оборудовании, требующих перемещения больших грузов, включая тяжелые конвейерные системы, горнодобывающее оборудование и крупные промышленные редукторы.

Пример клиентского случая:
«Мне нужна звездочка, которая будет работать с трехрядной цепью и выдерживать большие нагрузки».
Как проектировать:
Сделайте зубья шире, укрепите ступицу и обработайте все три ряда с точными допусками.

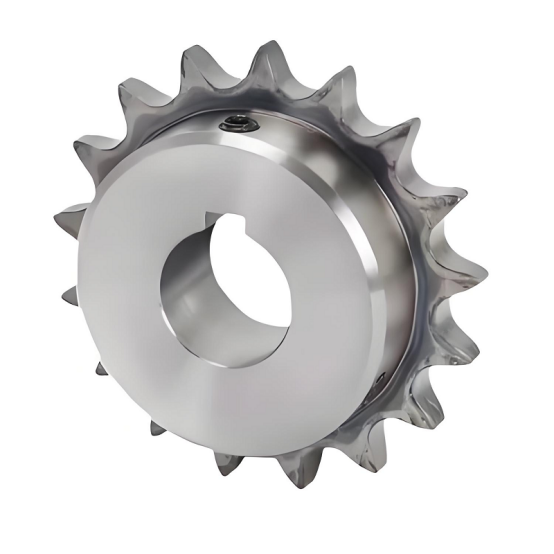

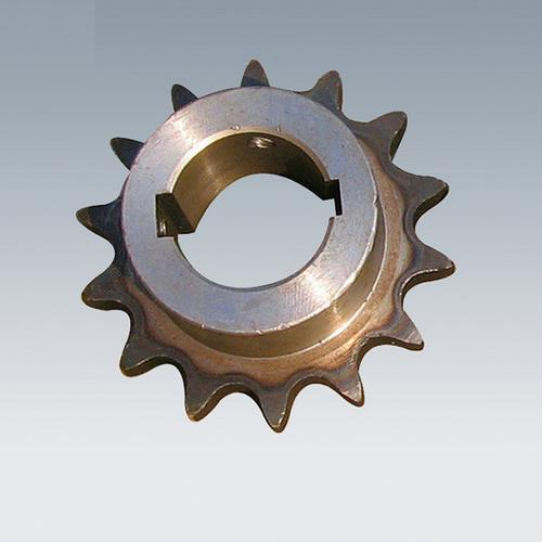

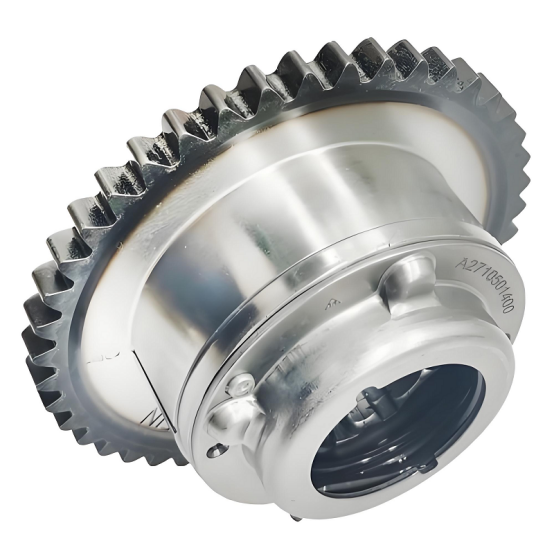

Вал звездочки

Звездочка — это зубчатое колесо, установленное на валу, предназначенное для передачи вращательного движения и мощности посредством зацепления с роликовой цепью.

Технические характеристики и таблица размеров звездочек вала

Характеристики	Описание/Пример
Тип установки	Устанавливается на вал (с помощью шпоночного паза и/или установочного винта)
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40, BS 08B и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие, коническое отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	По типу цепи (одинарная, дуплексная, триплексная и т. д.)
Профиль зуба	Соответствует стандартной роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Поставляется или опционально, в зависимости от размера вала
наружный диаметр	Зависит от шага и количества зубьев (например, 67 мм для 12Т, 08Б)

Применение:
Устанавливается непосредственно на вал в различных механических системах для передачи вращательного движения, например, в насосах, миксерах и редукторах.

Пример клиентского случая:
«Мне нужна звездочка, которая надежно крепится на валу и приводит в движение цепь без проскальзывания».
Как проектировать:
Добавьте шпоночные пазы и установочные винты, предложите различные размеры отверстий и выберите формы ступиц для надежной посадки.

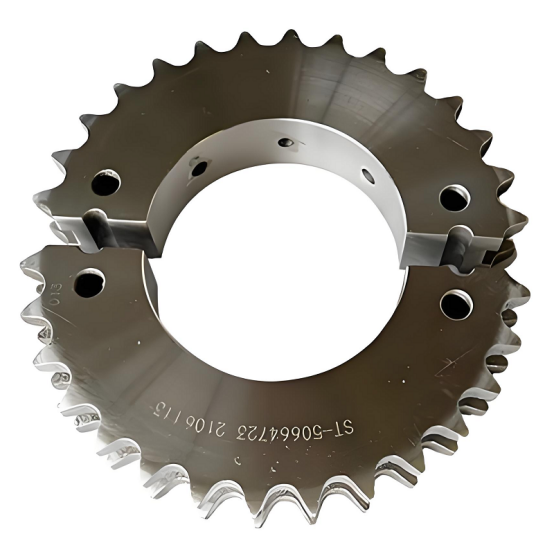

Стальная разъемная звездочка

Стальная разъемная звездочка — это прочная двухкомпонентная звездочка, изготовленная из стали, которую можно легко установить или снять с вала, не разбирая всю приводную систему.

Технические характеристики и таблица размеров стальных разъемных звездочек

Характеристики	Описание/Пример
Строительство	Конструкция из двух частей (разъемная), соединенных вместе болтами
Материалы	Сталь (например, C45, 1045, нержавеющая сталь)
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40, BS 08B и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие, коническое отверстие и т. д.
Тип концентратора	Тип B (одинарная ступица), тип C (двойная ступица), в стандартной комплектации
Ширина зуба	По типу цепи (одинарная, дуплексная, триплексная и т. д.)
Профиль зуба	Соответствует стандартной роликовой цепи (ISO, ANSI, BS, DIN)
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Поставляется или опционально, в зависимости от размера вала
наружный диаметр	Зависит от шага и количества зубьев (например, 132 мм для 20Т, 08Б-1)
Исполнение	Разъемный для легкой установки/снятия, крепится болтами к валу

Применение:
Используется в приложениях, где требуется быстрая установка или замена без демонтажа вала или других компонентов, например, в конвейерных системах и промышленных приводах.

Пример клиентского случая:
«Мне нужна звездочка, которую можно быстро установить или снять, не разбирая весь вал».
Как проектировать:
Используйте двухсекционную конструкцию с болтами и убедитесь, что обе половины точно выровнены на валу.

Промышленная звездочка

Промышленная звездочка — это прочный зубчатый механический компонент, используемый в тяжелой технике для передачи вращательного движения и мощности посредством зацепления с роликовой цепью.

Технические характеристики и таблица размеров промышленных звездочек

Характеристики	Описание/Пример
Заполнитель	Тяжелая промышленная техника и оборудование
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 80, BS 16B и т. д.)
Шаг (P)	12.7 мм (1/2″), 19.05 мм (3/4″), 25.4 мм (1″) и т. д.
Количество зубцов (Z)	8, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	25 мм, 40 мм, 50 мм, пилотное отверстие, коническое отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	Зависит от типа цепи (симплекс, дуплекс, триплекс и т. д.)
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Закалённая сталь, легированная сталь, нержавеющая сталь, чугун
Чистота поверхности	Обычная, индукционная закалка, черная оксидная пленка, оцинкованная и т. д.
Шпоночный паз и установочный винт	Поставляется или опционально, в зависимости от размера вала
наружный диаметр	Зависит от шага и количества зубьев (например, 178 мм для 20T, ANSI 80)
Варианты монтажа	Шпоночное отверстие, коническая втулка, втулка QD, установочный винт и т. д.

Применение:
Разработаны для надежной и непрерывной работы в составе тяжелого промышленного оборудования, включая производственные предприятия, дробилки и крупные автоматизированные системы.

Пример клиентского случая:
«Мне нужна звездочка, которая хорошо работает в непрерывном режиме для больших машин».
Как проектировать:
Применяйте прочные, износостойкие металлы, используйте толстые ступицы и зубья, а также допускайте различные способы крепления.

Втулка звездочки

Втулочная звездочка — это зубчатое колесо, оснащенное съемной втулочной или конусной системой фиксации, позволяющей легко монтировать и снимать его с валов в системах передачи мощности.

Технические характеристики и таблица размеров звездочек

Характеристики	Описание/Пример
Тип установки	Использует систему съемной втулки или конусной фиксирующей втулки
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40, BS 08B и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	Определяется размером куста (например, 1210, 1610, 2517 и т. д.)
Тип концентратора	Обычно тип B или C (со ступицей для установки втулки)
Ширина зуба	По типу цепи (симплекс, дуплекс, триплекс и т. д.)
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Встроено во втулку, а не в саму звездочку
наружный диаметр	Зависит от шага и количества зубьев (например, 132 мм для 20Т, 08Б-1)
Установка:	Легкая установка/снятие путем затягивания или ослабления втулки

Применение:
Используются в системах передачи электроэнергии, где требуется легкий монтаж и демонтаж с валов, что делает их пригодными для сред, требующих частого технического обслуживания, например, на перерабатывающих заводах и в установках для обработки сыпучих материалов.

Пример клиентского случая:
«Мне нужна звездочка со съемной втулкой, чтобы я мог быстро ее заменить».
Как проектировать:
Ступица должна соответствовать стандартным размерам втулок, обеспечивать легкость затягивания и ослабления, а также сохранять гладкий профиль.

Многорядная звездочка

Многорядная звездочка — это зубчатое колесо, предназначенное для одновременного приведения в движение двух или более параллельных роликовых цепей для увеличения мощности передачи.

Технические характеристики и таблица размеров многорядных звездочек

Характеристики	Описание/Пример
Количество стренг	2 (дуплекс), 3 (триплекс) или более (квадруплекс и т. д.)
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40-2, 08B-3 и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие, коническое отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	Кратно ширине симплекса (например, тройной для триплекса и т. д.)
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Поставляется или опционально, в зависимости от размера вала
наружный диаметр	Зависит от шага и количества зубьев (например, 132 мм для 20Т, 08Б-3)

Применение:
Применяются там, где требуется несколько параллельных цепей для передачи большей мощности или синхронизации различных частей машины, например, в эскалаторах, больших конвейерных лентах и синхронизированных промышленных приводах.

Пример клиентского случая:
«Мне нужна звездочка, которая может одновременно приводить в движение несколько цепей для получения дополнительной мощности».
Как проектировать:
Включите несколько рядов зубьев, соблюдайте равномерное расстояние между ними и используйте высокопрочные сплавы.

Ведущая звездочка

Ведущая звездочка — это приводное зубчатое колесо, прикрепленное к двигателю или валу, которое передает вращательное движение и мощность цепи в приводной системе.

Технические характеристики и таблица размеров ведущей звездочки

Характеристики	Описание/Пример
Функция	Передает мощность от двигателя или приводного вала к цепи
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40, BS 08B и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	8, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие, коническое отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	По типу цепи (симплекс, дуплекс, триплекс и т. д.)
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Поставляется или опционально, в зависимости от размера вала
наружный диаметр	Зависит от шага и количества зубьев (например, 67 мм для 12Т, 08Б-1)
Исполнение	Непосредственно на двигателе или приводном валу

Применение:
Выступает в качестве основного приводного компонента, прикрепленного к валу двигателя, встречается в мотоциклах, велосипедах, конвейерах и различных промышленных машинах с приводом от двигателя.

Пример клиентского случая:
«Мне нужна звездочка, которая будет соединяться с моим двигателем и эффективно перемещать цепь».
Как проектировать:
Форма зубцов обеспечивает плавный контакт с цепью, отверстия подходят для валов двигателя, а прочные материалы обеспечивают длительный срок службы.

QD звездочка

Звездочка QD представляет собой зубчатое колесо, оснащенное системой быстросъемных втулок (QD), что позволяет осуществлять быструю и легкую установку или снятие с валов без необходимости обширной разборки.

Технические характеристики и таблица размеров звездочек QD

Характеристики	Описание/Пример
Тип установки	Система быстросъемных втулок (QD)
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40, BS 08B и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Размер втулки QD	JA, SH, SDS, SK, SF, E, F и т. д.
Тип концентратора	Ступица QD (фланцевая для крепления втулки)
Ширина зуба	По типу цепи (симплекс, дуплекс, триплекс и т. д.)
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Встроено во втулку QD, а не в саму звездочку
наружный диаметр	Зависит от шага и количества зубьев (например, 132 мм для 20Т, 08Б-1)
Установка:	Быстрая и простая установка/снятие с помощью втулки QD

Применение:
Используется в машинах, где требуется быстрая и простая замена звездочек, например, на сборочных линиях, в упаковочном оборудовании и сельскохозяйственном оборудовании.

Пример клиентского случая:
«Мне нужна звездочка, которую можно быстро надевать и снимать с помощью втулки QD».
Как проектировать:
Включают в себя ступицу QD, обрабатывают отверстие под популярные системы втулок и предоставляют понятные инструкции по монтажу.

Двойная одинарная звездочка

Двойная одинарная звездочка — это специально разработанная звездочка с двумя наборами однорядных зубьев, разнесенных друг от друга для независимого приведения в движение двух параллельных однорядных роликовых цепей на общем валу.

Технические характеристики и таблица размеров двойной одинарной звездочки

Характеристики	Описание/Пример
Конфигурация зуба	Два набора однорядных зубьев, разнесенных на одной ступице
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40-1, BS 08B-1 и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие, коническое отверстие и т. д.
Тип концентратора	Тип B (одинарная ступица), тип C (двойная ступица)
Ширина зуба	Стандартная ширина для однорядной цепи; два ряда, расположенные друг от друга
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Поставляется или опционально, в зависимости от размера вала
наружный диаметр	Зависит от шага и количества зубьев (например, 67 мм для 12Т, 08Б-1)
Разделение цепей	Настраиваемый зазор между двумя рядами однорядных звездочек

Применение:
Обеспечивает независимый привод двух однорядных цепей на общем валу, используется в специализированных конвейерах и машинах, которым требуются отдельные цепные пути для различных функций.

Пример клиентского случая:
«Мне нужна звездочка, которая может управлять двумя однорядными цепями на одном валу».
Как проектировать:
Расположите два ряда зубьев на ступице друг от друга и следите за тем, чтобы каждый ряд находился на одной линии для обеспечения бесперебойной работы.

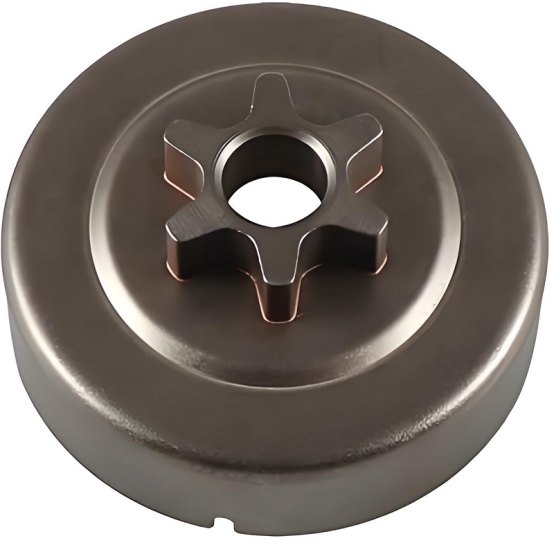

Звездочка барабана

Барабанная звездочка — это большая цилиндрическая звездочка с зубьями по окружности, обычно используемая для привода конвейерных лент или цепей в тяжелых системах обработки материалов.

Технические характеристики и таблица размеров звездочек барабана

Характеристики	Описание/Пример
Форма/Дизайн	Цилиндрический барабан с зубьями, обработанными или приваренными к поверхности
Заполнитель	Конвейерные системы, транспортировка сыпучих материалов, мощные приводы
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 80, BS 16B и т. д.)
Шаг (P)	19.05 мм (3/4″), 25.4 мм (1″) и т. д.
Количество зубцов (Z)	12, 18, 24, 36, 48 и т. Д.
Диаметр барабана	200 мм, 300 мм, 400 мм или как указано
Длина/Ширина лица	400 мм, 600 мм, 1000 мм или по мере необходимости
Диаметр отверстия (d)	40 мм, 50 мм, 75 мм, пилотное отверстие, коническое отверстие и т. д.
Материалы	Углеродистая сталь, легированная сталь, нержавеющая сталь и т. д.
Чистота поверхности	Обычная, закаленная, окрашенная, оцинкованная и т. д.
Варианты монтажа	Шпоночное отверстие, коническая втулка, сварной вал, фланцевое соединение и т. д.
Профиль зуба	Соответствует стандарту конвейерной или роликовой цепи
Вес	Тяжелее стандартных звездочек из-за барабанной конструкции

Применение:
Обычно используется для привода конвейерных лент или цепей в системах транспортировки тяжелых материалов, таких как конвейеры для сыпучих материалов, горнодобывающее оборудование и крупные промышленные транспортеры.

Пример клиентского случая:
«Мне нужна большая барабанная звездочка для моей системы конвейерной ленты при обработке сыпучих материалов».
Как проектировать:
Используйте толстый корпус барабана, приварите или обработайте зубья на поверхности и выбирайте материалы, устойчивые к истиранию.

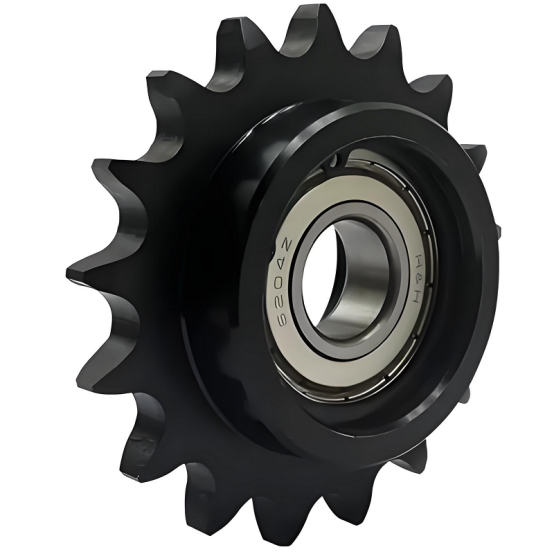

Промежуточная звездочка

Натяжная звездочка — это неприводная звездочка, используемая для направления, поддержки или сохранения натяжения в цепной системе без передачи мощности.

Технические характеристики и таблица размеров натяжных звездочек

Характеристики	Описание/Пример
Функция	Направляет или натягивает цепь без передачи мощности
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40, BS 08B и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 16, 20 и т. Д.
Тип отверстия	Подшипник скольжения, шариковый подшипник, бронзовая втулка, игольчатый подшипник
Варианты монтажа	Фиксированный вал, шпилька, подшипниковый, с креплением на рычаге
Материалы	Сталь C45, нержавеющая сталь, нейлон, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
наружный диаметр	Зависит от шага и количества зубьев (например, 67 мм для 12Т, 08Б-1)
Ширина	По типу цепи (симплекс, дуплекс, триплекс и т. д.)
Регулировка	Некоторые типы позволяют регулировать натяжение.

Применение:
Служит для направления или поддержания натяжения в цепной системе без передачи мощности, используется в конвейерных системах, цепных приводах и натяжных устройствах.

Пример клиентского случая:
«Мне нужна звездочка, которая будет поддерживать цепь натянутой и ровной, но не будет ее приводить в движение».
Как проектировать:
Используйте подшипники или втулки для плавного вращения, сделайте ступицу легкой и предложите варианты для простого монтажа.

Звездочка с коническим замком

Звездочка с конусным фиксатором — это звездочка с коническим отверстием, предназначенная для надежной установки на вал с помощью соответствующей втулки с конусным фиксатором для легкой установки и снятия.

Технические характеристики и таблица размеров звездочек Taper Lock

Характеристики	Описание/Пример
Тип установки	Система конусной фиксирующей втулки
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40, BS 08B и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	10, 12, 18, 24, 30 и т. Д.
Размер конической втулки	1008, 1210, 1610, 2012, 2517 и т. Д.
Тип концентратора	Фланцевая ступица для монтажа конической втулки
Ширина зуба	По типу цепи (симплекс, дуплекс, триплекс и т. д.)
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Встроен в коническую втулку, а не в саму звездочку
наружный диаметр	Зависит от шага и количества зубьев (например, 132 мм для 20Т, 08Б-1)
Установка / Удаление	Простое и быстрое использование системы конусных втулок

Применение:
Идеально подходит для применений, требующих надежного и быстрого монтажа или демонтажа с валов, включая насосы, вентиляторы и промышленное оборудование, где важна скорость обслуживания.

Пример клиентского случая:
«Мне нужна звездочка, которая устанавливается на вал с помощью конусной фиксирующей втулки, чтобы я мог быстро ее установить или снять».
Как проектировать:
Сформируйте отверстие под стандартные размеры конусной фиксирующей втулки, создайте фланцевую ступицу для прочности и сохраните балансировку звездочки.

Симплексная звездочка

Симплексная звездочка — это зубчатое колесо, предназначенное для зацепления и приведения в движение однорядной (симплексной) роликовой цепи в системах передачи мощности.

Технические характеристики и таблица размеров звездочек Simplex

Характеристики	Описание/Пример
Тип цепи	Однорядная (симплексная) роликовая цепь
Стандарт цепи	ANSI, BS, ISO, DIN (например, ANSI 40-1, BS 08B-1 и т. д.)
Шаг (P)	12.7 мм (1/2″), 15.875 мм (5/8″) и т. д.
Количество зубцов (Z)	8, 10, 12, 18, 24 и т. Д.
Диаметр отверстия (d)	20 мм, 25 мм, 30 мм, пилотное отверстие, коническое отверстие и т. д.
Тип концентратора	Тип A (без ступицы), Тип B (одна ступица), Тип C (двойная ступица)
Ширина зуба	Стандартная ширина для симплексной цепи
Профиль зуба	Стандартный профиль роликовой цепи (ISO, ANSI, BS, DIN)
Материалы	Сталь С45, нержавеющая сталь, чугун и т. д.
Чистота поверхности	Обычная, закаленная, с черной оксидной пленкой, оцинкованная и т. д.
Шпоночный паз и установочный винт	Поставляется или опционально, в зависимости от размера вала
наружный диаметр	Зависит от шага и количества зубьев (например, 67 мм для 12Т, 08Б-1)

Применение:
Используется в машинах легкой и средней грузоподъемности для привода однорядной цепи, например, в небольших конвейерах, упаковочных машинах и сельскохозяйственных орудиях.

Пример клиентского случая:
«Мне нужна простая звездочка для перемещения однорядной цепи в моем оборудовании».
Как проектировать:
Соблюдайте стандартные размеры цепи, используйте надежные металлы и предусматривайте варианты с различными типами отверстий и втулок.

Таблица размеров метрических звездочек (диаметр шага и размеры по цепям ISO/BS)

Приведенная ниже таблица размеров метрических звездочек объединяет все табличные данные из каталога метрических звездочек роликовых цепей Martin Sprocket, охватывающего размеры ISO от 06B до 32B и их эквиваленты ANSI. Она включает типы звездочек Simplex (одинарные), Duplex (двойные) и Triplex (тройные), с доступной информацией для конфигураций типов A, B, C и Taper Bushed. В таблице указаны количество зубьев, диаметр делительной окружности, стандартный и максимальный диаметр отверстия, диаметр ступицы, длина сквозного отверстия, вес и каталожные номера для всех доступных размеров. Это позволяет быстро выбирать и сравнивать метрические звездочки для различных промышленных цепных приводов, обеспечивая правильную посадку под различные размеры вала и требуемую мощность. Все технические данные цепей (шаг, диаметр ролика, ширина, прочность на разрыв) также стандартизированы в соответствии со стандартами ISO/BS для удобства сравнения и спецификации.

Цепь ISO	№ Зубы	Диаметр шага (мм)	Тип	№ по каталогу	Отверстие (мм)	Максимальное отверстие (мм)	Hub Dia. (мм)	LTB (мм)	Вес (кг)	гильза	Заметки
06B-1	8	24.89	B	06B8	8	9	13	22	0.03	–
06B-1	9	27.85	B	06B9	8	11	16	22	0.04	–
06B-1	10	30.82	B	06B10	8	12	20	22	0.06	–
06B-1	15	45.81	B	06B15	10	20	34	25	0.14	–
06B-1	18	54.85	TB	06БТБ18Х	–	25.40	22.23	47.63	0.18	1008	H = Закаленные зубья
06B-2	12	36.80	база данных	D06B12	10	16	25	25	0.16	–	Дуплекс
06B-3	12	36.80	ТБ	Э06Б12	12	16	25	35	0.23	–	Триплекс
08B-1	12	49.07	B	08B12	10	22	34	28	0.24	–
08B-1	14	57.07	TB	08БТБ14Х	–	25.40	22.23	46	0.18	1008	H = Закаленные зубья
08B-2	12	49.07	база данных	D08B12	12	23	34	35	0.26	–	Дуплекс
08B-3	12	49.07	ТБ	Э08Б12	14	24	34	50	0.45	–	Триплекс
10B-1	12	61.34	B	10B12	12	32	43	25	0.32	–
10B-1	14	71.34	TB	10БТБ14Х	–	25.40	22.23	49.20	0.27	1008	H = Закаленные зубья
10B-2	12	61.34	база данных	D10B12	14	28	43	40	0.57	–	Дуплекс
10B-3	12	61.34	ТБ	Э10Б12	16	29	43	55	0.82	–	Триплекс
12B-1	12	73.60	B	12B12	12	35	53	35	0.67	–
12B-1	14	85.61	TB	12БТБ14Х	–	31.75	25.40	62.69	0.45	1210	H = Закаленные зубья
12B-2	12	73.60	база данных	D12B12	16	36	53	50	1.23	–	Дуплекс
12B-3	12	73.60	ТБ	Э12Б12	20	36	53	70	1.50	–	Триплекс
16B-1	12	98.14	B	16B12	16	47	72	40	1.82	–
16B-1	14	114.15	TB	16БТБ14Х	–	41.28	38.10	82.55	1.36	1615	H = Закаленные зубья
16B-2	12	98.14	база данных	D16B12	20	45	72	70	2.36	–	Дуплекс
16B-3	12	98.14	ТБ	Э16Б12	25	45	72	100	3.59	–	Триплекс
20B-1	12	122.67	B	20B12	25	76	90	48	2.95	–
20B-1	14	142.68	TB	20БТБ14Х	–	50.80	31.75	90.47	1.63	2012	H = Закаленные зубья
20B-2	12	122.67	база данных	D20B12	20	60	90	80	4.31	–	Дуплекс
20B-3	12	122.67	ТБ	Э20Б12	25	60	90	115	6.21	–	Триплекс
24B-1	12	147.21	B	24B12	25	67	102	50	4.77	–
24B-1	14	171.22	TB	24БТБ14Х	–	63.50	44.45	107.95	3.54	2517	H = Закаленные зубья
24B-2	12	147.21	база данных	D24B12	32	67	102	100	8.13	–	Дуплекс
28B-1	12	171.74	B	28B12	40	84	125	70	6.40	–
28B-1	14	199.80	TB	28БТБ14Х	–	76.20	50.80	133.35	7.04	3020	H = Закаленные зубья
28B-2	12	171.74	база данных	D28B12	40	84	125	120	13.02	–	Дуплекс
32B-1	12	196.28	B	32B12	40	89	133	80	11.11	–
32B-1	14	228.29	TB	32БТБ14Х	–	76.20	50.80	133.35	6.87	3020	H = Закаленные зубья
32B-2	12	196.28	база данных	D32B12	40	89	133	120	16.32	–	Дуплекс

Таблица размеров звёздочек в дюймах (диаметр шага и размеры по цепи ANSI)

Ниже представлена справочная таблица размеров звёздочек в дюймовой системе мер, показывающая наружные диаметры (в дюймах) звёздочек для различных размеров роликовых цепей и количества зубьев. Эта таблица помогает пользователям быстро определить правильные размеры звёздочек для цепей с разным шагом (#25, #35, #40, #50, #60, #80, #100, #120), упрощая выбор звёздочек и проектирование систем для широкого спектра промышленных и механических применений.

Количество зубов	#25 Шаг 1/4 ″	#35 Шаг 3/8 ″	#40 Шаг 1/2 ″	#50 Шаг 5/8 ″	#60 Шаг 3/4 ″	#80 Шаг 1 ″	#100 Шаг 1-1 / 4 ″	#120 Шаг 1-1 / 2 ″
9	0.837	1.256	1.674	2.093	2.511	3.348	4.185	5.022
10	0.920	1.379	1.839	2.299	2.759	3.678	4.598	5.517
11	1.002	1.502	2.003	2.504	3.005	4.006	5.008	6.009
12	1.083	1.625	2.166	2.708	3.249	4.332	5.415	6.498
13	1.164	1.746	2.329	2.911	3.493	4.657	5.821	6.986
14	1.245	1.868	2.491	3.113	3.736	4.981	6.226	7.472
15	1.326	1.989	2.652	3.315	3.978	5.304	6.630	7.956
16	1.407	2.110	2.814	3.517	4.220	5.627	7.034	8.441
17	1.487	2.231	2.975	3.718	4.462	5.949	7.436	8.924
18	1.568	2.352	3.136	3.919	4.703	6.271	7.839	9.407
19	1.648	2.472	3.297	4.121	4.945	6.593	8.241	9.890
20	1.729	2.593	3.457	4.321	5.186	6.914	8.643	10.371
21	1.809	2.713	3.618	4.522	5.426	7.235	9.044	10.853
22	1.889	2.833	3.778	4.722	5.666	7.555	9.444	11.333
23	1.969	2.954	3.938	4.923	5.907	7.876	9.845	11.814
24	2.049	3.074	4.098	5.123	6.147	8.196	10.245	12.294
25	2.129	3.194	4.258	5.323	6.387	8.516	10.645	12.774
26	2.209	3.314	4.418	5.523	6.627	8.836	11.045	13.254
27	2.289	3.434	4.578	5.723	6.867	9.156	11.445	13.734
28	2.369	3.553	4.738	5.922	7.106	9.475	11.844	14.213
29	2.449	3.673	4.898	6.122	7.346	9.795	12.244	14.693
30	2.529	3.793	5.057	6.321	7.586	10.114	12.643	15.171
31	2.609	3.913	5.217	6.521	7.826	10.434	13.043	15.651
32	2.688	4.032	5.377	6.721	8.065	10.753	13.441	16.130
33	2.768	4.152	5.537	6.921	8.305	11.073	13.841	16.610
34	2.848	4.272	5.696	7.119	8.543	11.391	14.239	17.087
35	2.928	4.392	5.856	7.319	8.783	11.711	14.639	17.567
36	3.008	4.511	6.015	7.519	9.023	12.030	15.038	18.045
37	3.087	4.631	6.175	7.718	9.262	12.349	15.436	18.524
38	3.167	4.751	6.334	7.918	9.501	12.668	15.835	19.002
39	3.247	4.870	6.494	8.117	9.740	12.987	16.234	19.481
40	3.327	4.990	6.653	8.316	9.980	13.306	16.633	19.959
41	3.406	5.109	6.813	8.516	10.219	13.625	17.031	20.438
42	3.486	5.229	6.972	8.715	10.458	13.944	17.430	20.916
43	3.566	5.349	7.132	8.914	10.697	14.263	17.829	21.395
44	3.646	5.468	7.291	9.114	10.937	14.582	18.228	21.873
45	3.725	5.588	7.451	9.313	11.176	14.901	18.626	22.352
46	3.805	5.707	7.610	9.512	11.414	15.219	19.024	22.829
47	3.885	5.827	7.769	9.711	11.654	15.538	19.423	23.307
48	3.964	5.946	7.929	9.911	11.893	15.857	19.821	23.786
49	4.044	6.066	8.088	10.110	12.132	16.176	20.220	24.264
50	4.124	6.186	8.248	10.309	12.371	16.495	20.619	24.743
140	11.289	16.934	22.578	28.223	33.867	45.156	56.445	67.734

Формула расчета звездочки для проектирования

При проектировании и выборе звёздочек необходимо учитывать количество зубьев, диаметр, шаг, диаметр делительной окружности и расчёт скорости. Звёздочки изготавливаются с целым числом зубьев, а фактическая производительность определяется диаметром, скоростью цепи и выигрышем в скорости. Чем больше звёздочка, тем больше ход за один оборот, и именно поэтому мы так делаем. Использование звёздочки меньшего размера понижает передачу и даёт выигрыш в скорости. При расчёте скорости просто подставьте полученные значения, чтобы найти неизвестное число оборотов в минуту.

Используя следующие формулы и концепции, вы сможете точно спроектировать и выбрать звездочки для вашего применения, гарантируя как производительность, так и долговечность вашей системы с цепным приводом.

Расчет и формула зубьев звездочки

Звёздочки приобретаются по количеству зубьев, так как на звёздочке не может быть половины зуба, поэтому их будет, знаете ли, семь, восемь или девять. Количество зубьев — это один из первых факторов, которые нужно знать.

Формула передаточного числа:

Gear Ratio = (Number of teeth on driven sprocket) / (Number of teeth on driving sprocket)

Например, если ведущая звездочка имеет 20 зубьев, а ведомая — 40 зубьев, то передаточное отношение составит 2:1.

Расчет диаметра звездочки и формула

Когда коленчатый вал совершает один оборот, расстояние, на которое перемещается цепь, определяется диаметром звёздочки. Например, условно скажем, это четыре дюйма. Таким образом, за один оборот коленчатого вала этот зуб продвигается вперёд на четыре дюйма, поскольку он перемещается вперёд на диаметр обода.

Формула диаметра делительной окружности:

Pitch Diameter (D) = P / sin(π / N)

Где:

• P = Шаг цепи (расстояние между штифтами цепи)
• N = Количество зубьев звездочки

Расчет и формула диаметра делительной окружности (PCD) звездочки

PCD (диаметр начальной окружности) — это диаметр окружности, проходящей через центры всех зубьев звездочки.

Формула PCD:

PCD = P / sin(180° / N)

Примечание: при использовании градусов переведите π радиан в 180°.

Расчет и формула скорости звездочки

Число оборотов в минуту (об/мин) цепных звёздочек машины варьируется в зависимости от ряда факторов, включая число оборотов двигателя или ведущей звёздочки, передаточное отношение и размер звёздочек. Чтобы рассчитать число оборотов ведомой звёздочки, необходимо знать число зубьев на обеих звёздочках и число оборотов ведущей звёздочки.

Формула скорости (об/мин):

N₂ = (N₁ × T₁) / T₂

Где:

• N₁ = частота вращения ведущей звездочки
• T₁ = Количество зубьев на ведущей звездочке
• T₂ = Количество зубьев на ведомой звездочке
• N₂ = частота вращения ведомой звездочки

Пример:
Ведущая звездочка имеет 40 зубьев, а скорость вращения составляет 900 об/мин, тогда как ведомая звездочка имеет 20 зубьев.

N₂ = (900 × 40) / 20 = 1,800 RPM

Таким образом, ведомая звездочка будет вращаться со скоростью 1,800 об/мин.

Расчет и формула шага звездочки

Шаг — это расстояние между центрами двух последовательных штифтов цепи, и он должен соответствовать используемой цепи.

Формула высоты тона:

Pitch (P) = Circumference / Number of teeth

Или просто:
P определяется стандартом цепи (например, ½”, 5/8” и т. д.)

Шаг определяет совместимость как цепи, так и звездочек.
